HOLZMANN – ED400FD – Tour à Métaux Electronique Entre-Pointes 400 mm 230V/50Hz 630W (S6) – Précision et Puissance

ED400FD Tour à Métaux | HOLZMANN

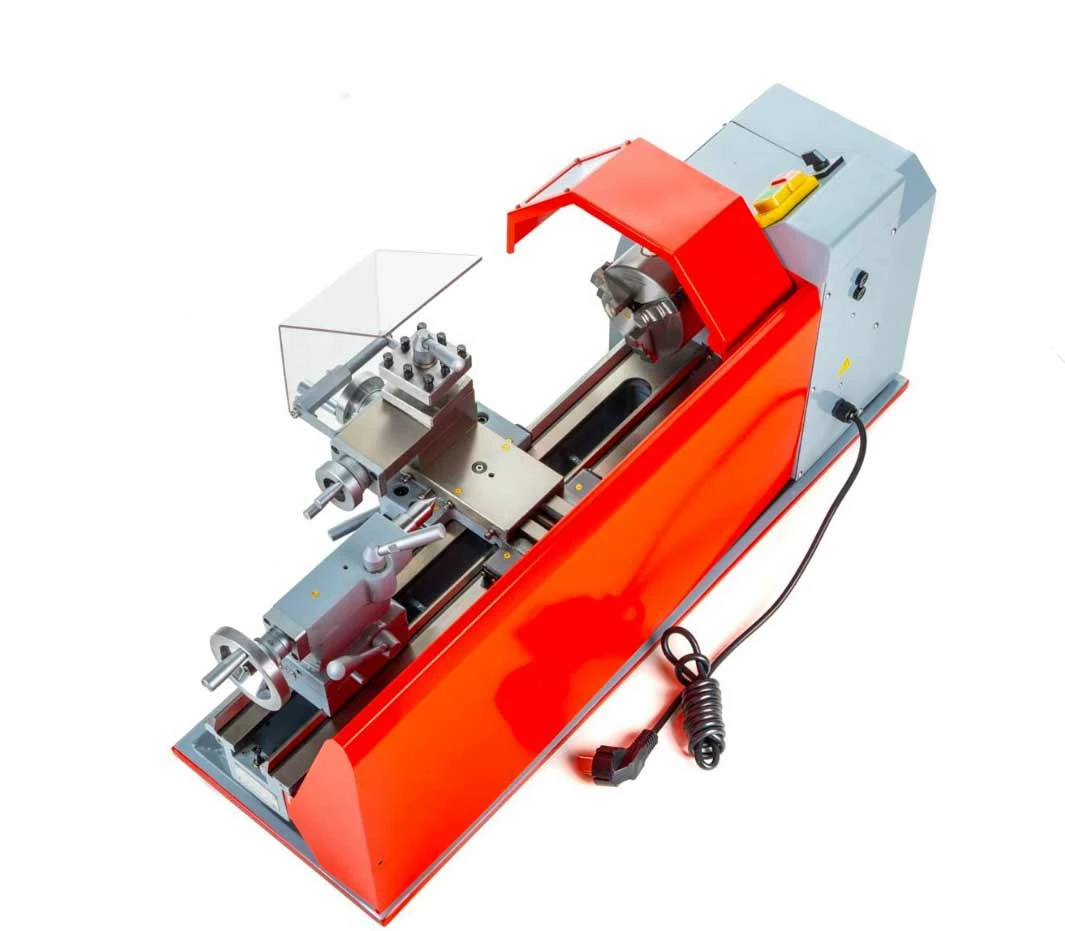

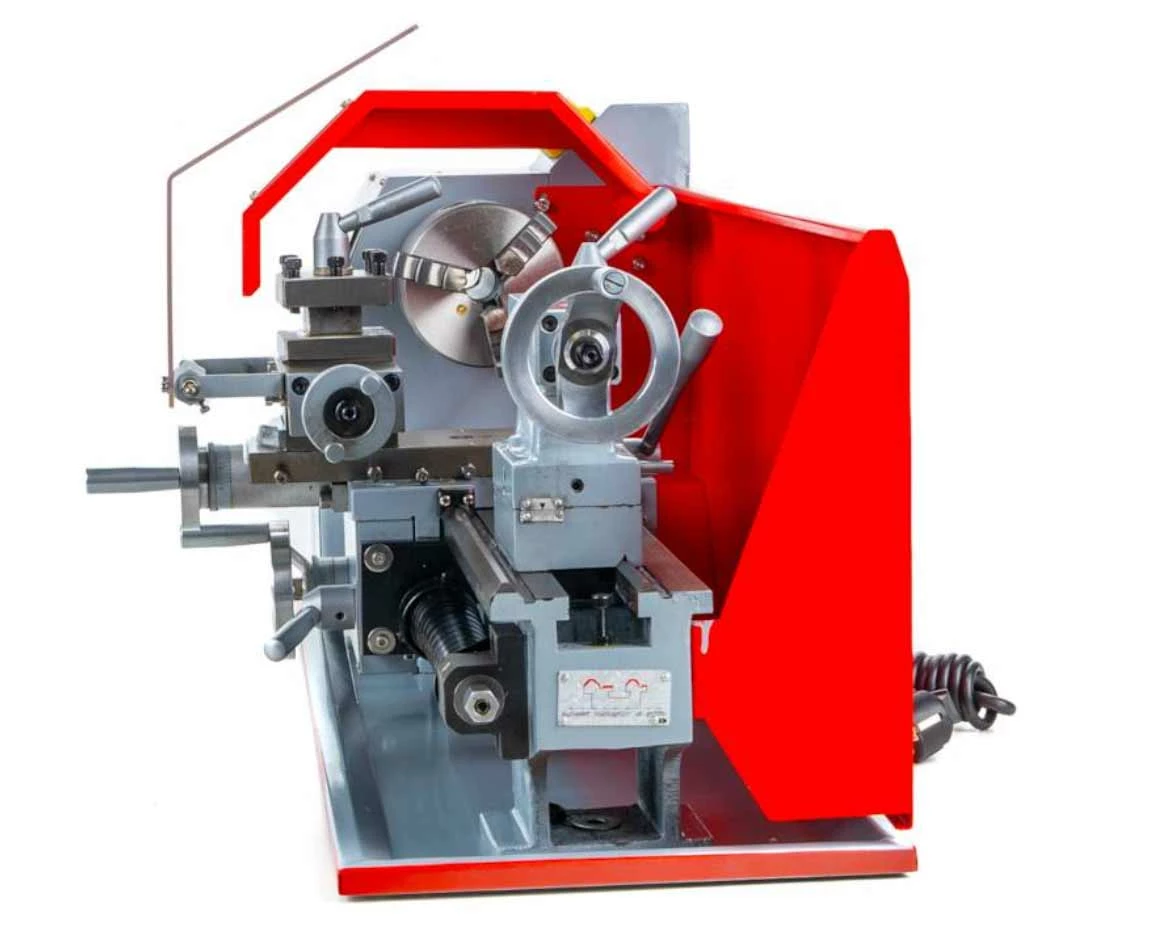

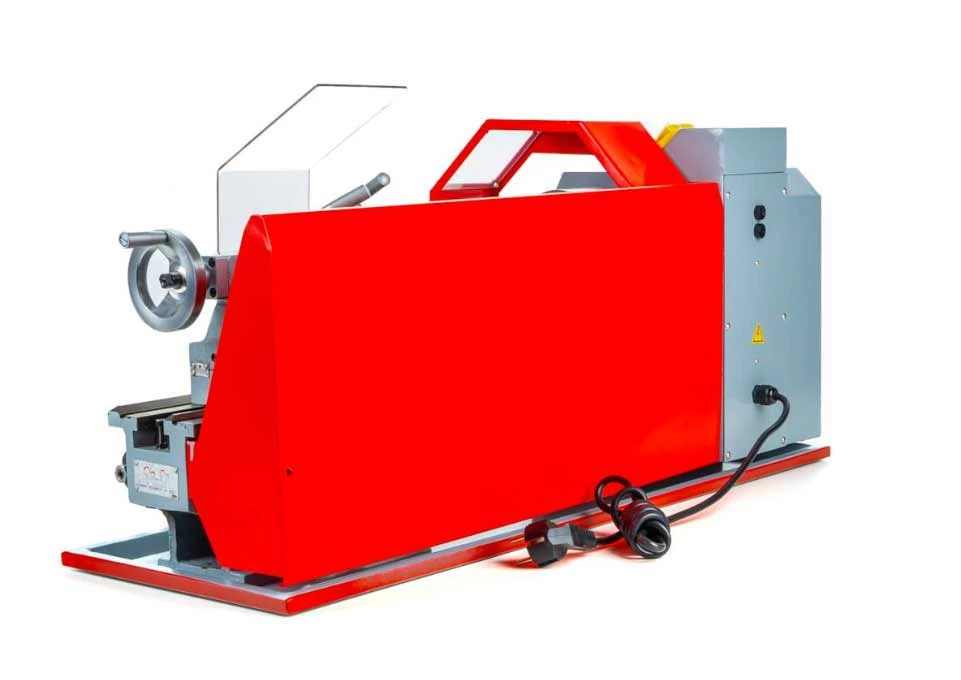

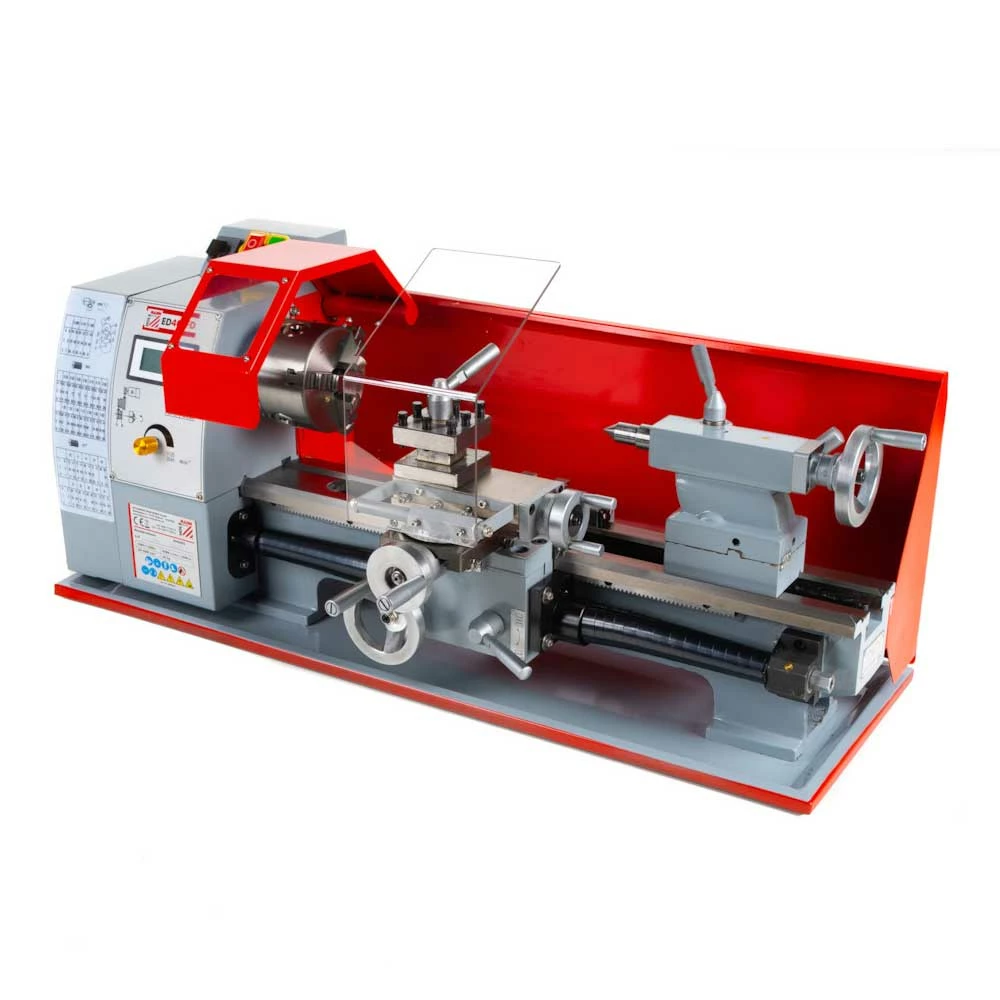

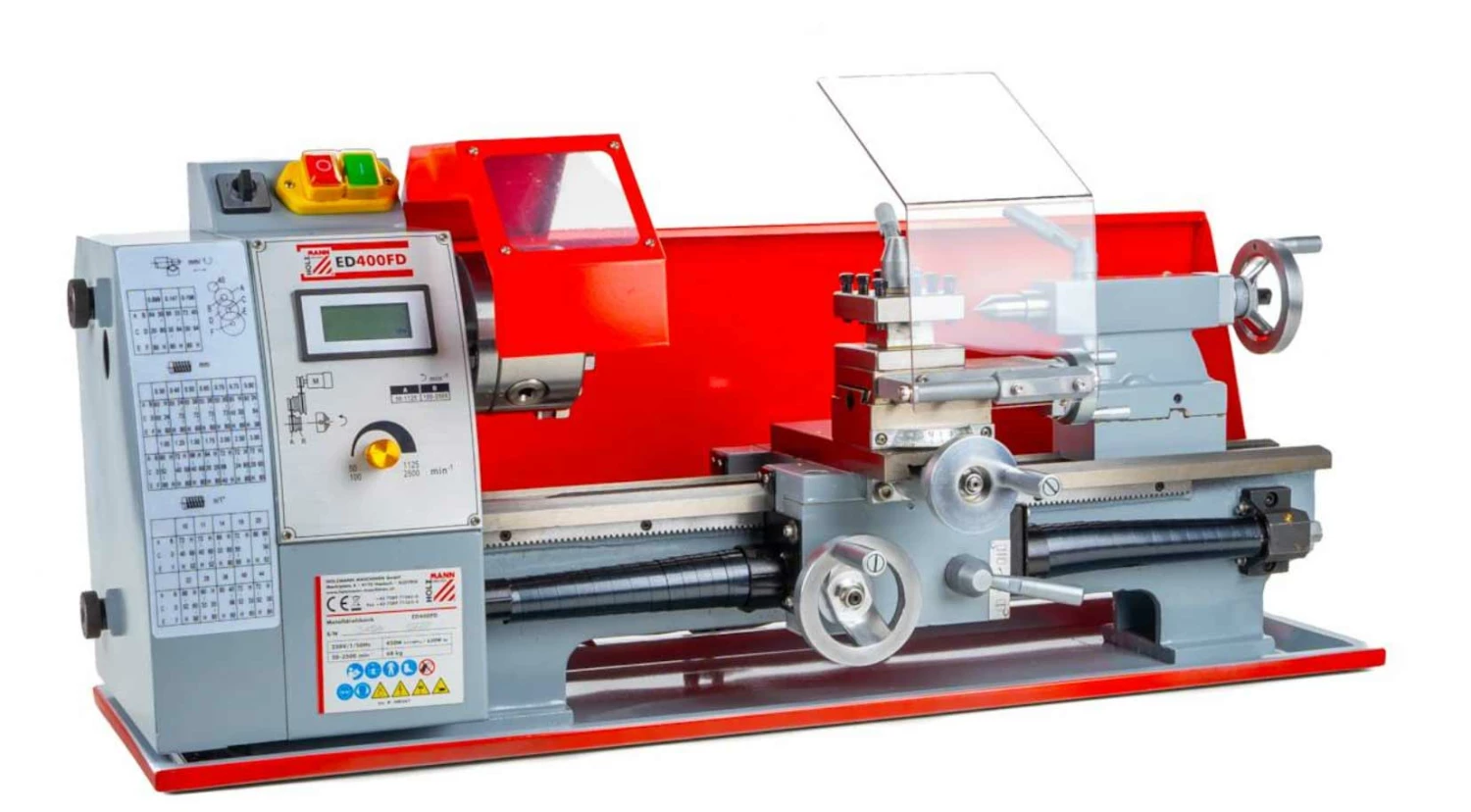

Le ED400FD est un tour à métaux électronique à vitesses réglables en continu et une distance d’entre-pointes de 400 mm.

Il est avantageusement équipé d’un mandrin à 3 mors, d’une tourelle 4 positions, de 2 pointes CM2 et CM3, d’un bac à copeaux et de pignons pour filetage.



Caractéristiques et avantages du tour à métaux :

---

• Équipé de série avec avance automatique longitudinale
• Banc prismatique en fonte grise, trempé par induction et rectifié avec précision
• Nez de broche avec précision inférieure à 0,009 mm, assure une précision maximale de tournage
• Vitesse de rotation réglable en continu, la vitesse pouvant être lue facilement sur l’écran numérique
• Le changement de vitesse permet une gamme de travail très large
• Transmission de puissance fluide pour un couple constant
• Guides commodément réglables assurant ainsi une précision pendant de nombreuses années
• Moteur puissant sans entretien, avec déclencheur à minimum de tension
• Avec vis mère pour filetage ou tournage automatique
• Axe principal trempé dans des roulements à rouleaux coniques réglables et précis
• Haute concentricité de la broche principale assure une très belle précision de tournage
• Rotation droite-gauche commutable
• La poupée mobile peut être déplacée pour faire tourner le cône
• Remarque: La machine tourne à mi-vitesse lors de la marche arrière

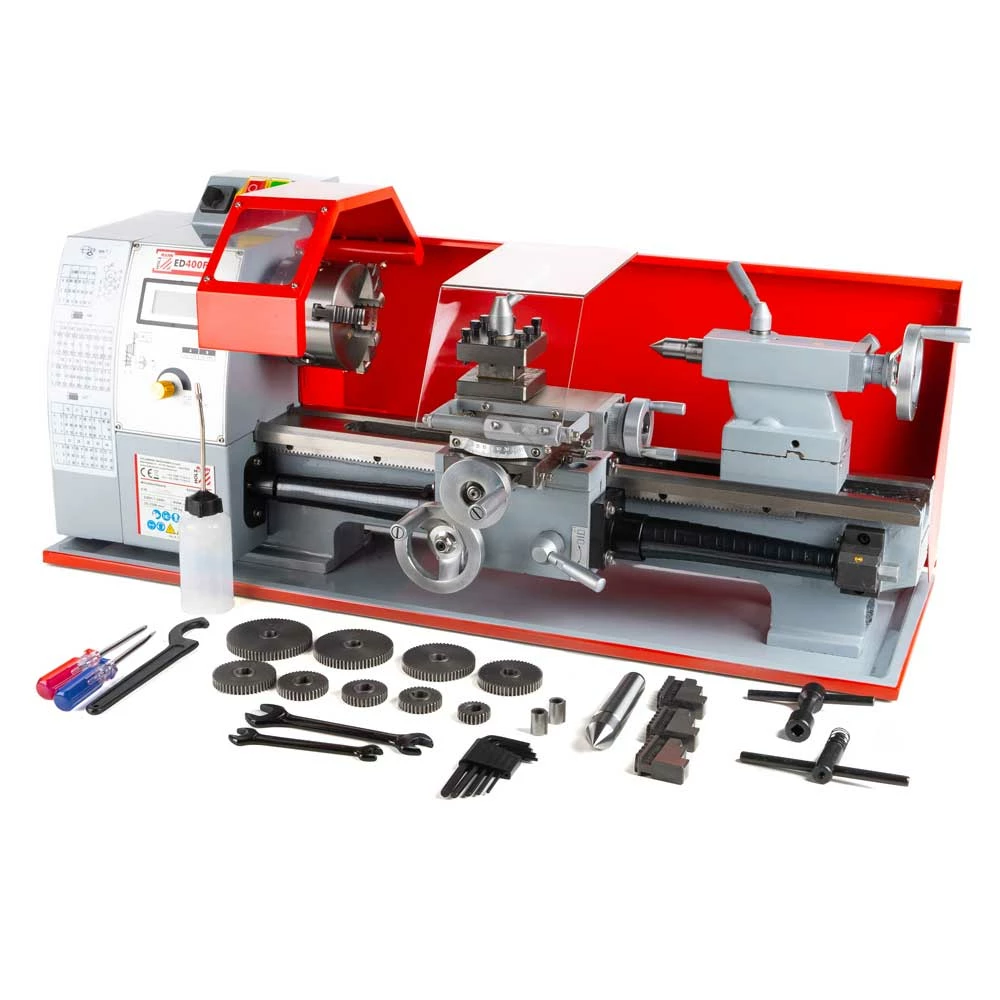

Accessoires et équipement inclus avec la machine :

---

• Mandrin à 3 mors Ø 100 mm
• Tourelle 4 positions
• 2 pointes CM2 + CM3
• Protecteur du mandrin
• Bac à copeaux
• Pignons pour filetage et clés de service



Tableau des caractéristiques techniques :

---

Puissance Moteur S1	450 W
Puissance Moteur S6	630 W
Tension	230 V / 50 Hz
Longueur de cable électrique	1,7 mètre
Dimensions totales du tour (L x l x h)	940 x 380 x 345 mm
Distance entre pointes	400 mm
Largeur du banc	100 mm
Diamètre maximum au-dessus du banc	210 mm
Vitesses de rotation de la broche	50 – 2500 tours / minute
Alésage de la broche	21 mm
Porte broche	MK3 / MT3
Cône de poupée mobile	MK2 / MT2
Course de la poupée mobile	55 mm
Course du chariot transversal	80 mm
Course de glissement longitudinale	376 mm
Filetage pas métrique	0,5 -3 mm
Avance longitudinale	0,089 – 0,198 mm / U
Filetage pas par pouces	8 à 44 TPI
Poids Net / Brut	68 Kg / 75 Kg
