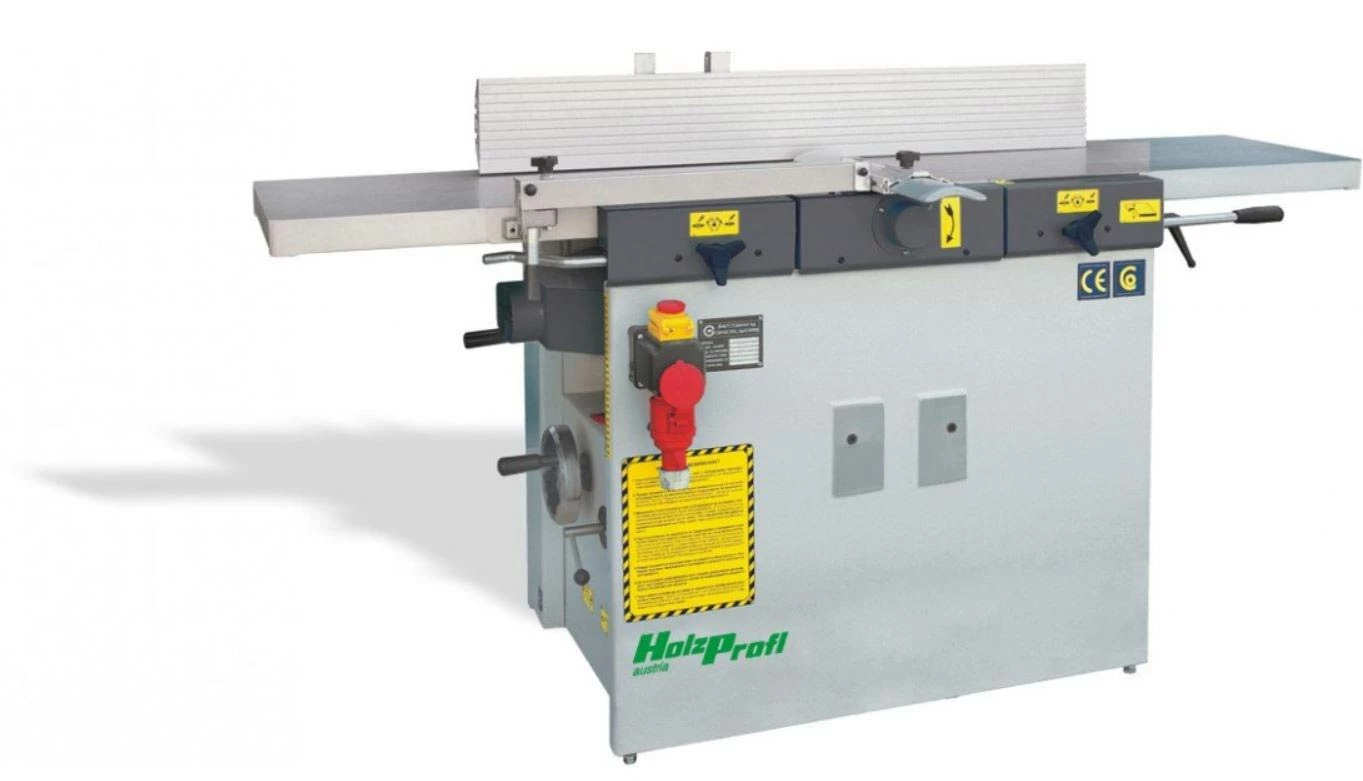

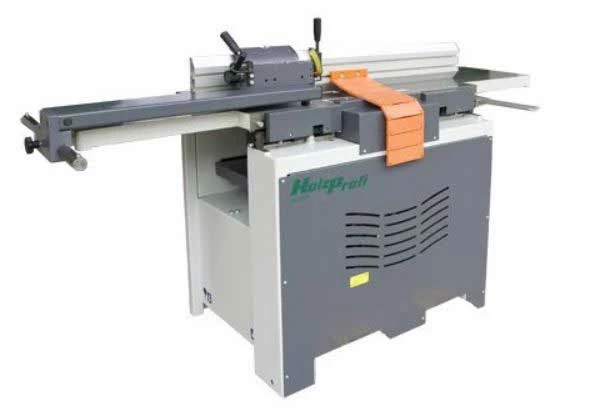

Dégauchisseuse – Raboteuse DG320TS Holzprofi



Présentation de la machine :

---

Cette machine est puissante et stable ce qui procure un travail de grande précision. Le diamètre du fût central à verrouillage direct de la table est complété par une barre de guidage.



Le bâti est en tôle mécano soudé de forte épaisseur et les tables en fonte rectifiée à ouverture à la verticale est facilement changeable de la position dégauchissage en position rabotage.

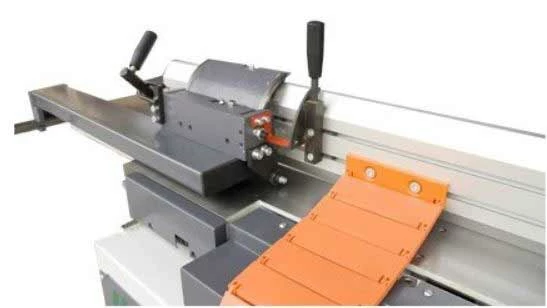

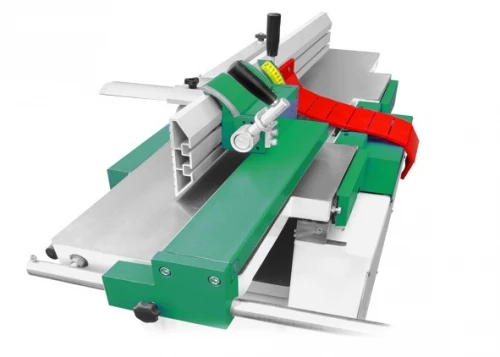

Le guide perpendiculaire inclinable en aluminium de grande longueur est fixé de telle sorte qu’il n’est pas nécessaire de l’enlever pour passer en mode rabotage.





Cette machine possède des tables de dégau à ouverture verticale et d’entrainement réglables par parallélogramme !

---

Avec sa largeur de 320mm, elle représente une alternative directe à la Holzprofi ADM320 dont elle se distingue par sa table de dégauchissage relevable à la verticale, ainsi que par son système d’ajustement des tables par parallélogramme et non par charnières.



Celui-ci permet d’obtenir un alignement parfait entre les tables d’entrée et de sortie, les rendant coplanaires, gage d’une qualité de finition supérieure.



Fabriquée en Europe, il s’agit d’une machine-outil semi-professionnelle d’une très belle qualité quant à son usinage et le rendu de son travail.







La machine est livrée avec fers montés et affûtés.

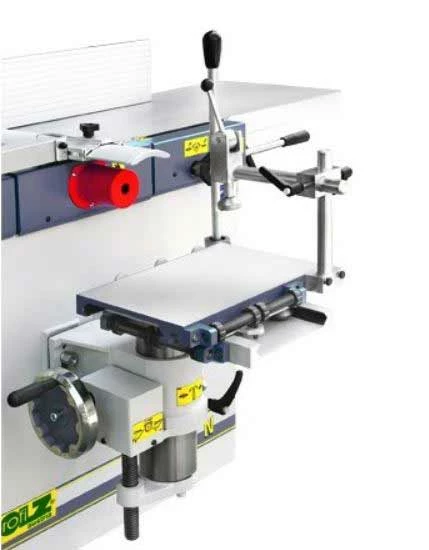

Mortaiseuse à mèche en option :

---

Référence : DG320TS320-LL / Dimensions table en fonte : 470×250 / Capacité du mandrin : 0-16 / Hauteur de mortaisage max au-dessus de la table : 120 / Course longueur : 160 / Course trans : 160 / Poids kg : 55.





Schémas Techniques et dimensions de la machine :

---



Présentation vidéo de la machine :

---





Données techniques (fabrication européenne) :

---

Longueur de la table dégauchissage	1 500mm
Largeur de la table dégauchissage	320mm
Longueur de la table rabotage	700mm
Largeur dégauchissage max	320mm
Hauteur de rabotage max	225mm
Ø de l’arbre	100 mm

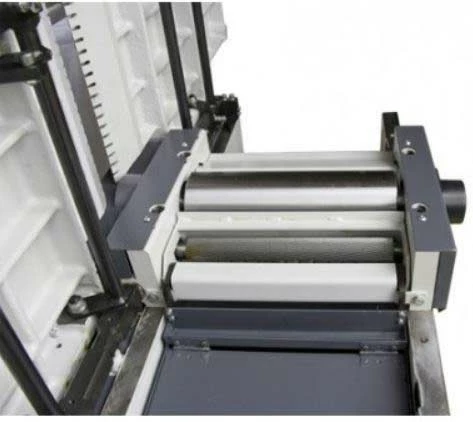

Ø rouleaux d’avance	40mm
Vitesse de rotation de l’arbre	4 500 t/min
Vitesse d’avance débrayable	8
Nombre de fers	3
Prise de copeaux	5 en dégau / 4 en rabot
Dimensions guide de dégauchissage (L x h)	1 100 x 155mm
Hauteur de travail	1 050mm

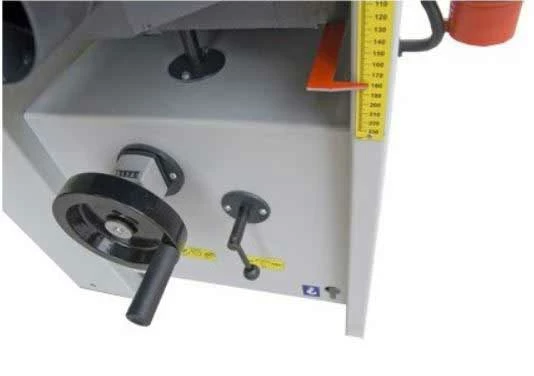

Lecture de la hauteur	Mécanique
Pupitre de commande supérieur	Oui
Ø buse d’aspiration	120mm
Inclinaison du guide dégauchissage	0 – 45°
Puissance moteur 230v / 50Hz	3kw / 4cv
Poids	405 kg
Encombrement (L x l x h)	1 520 x 650 x 1 050mm
Colisage	1 800 x 980 x 1 200 – 405 kg
