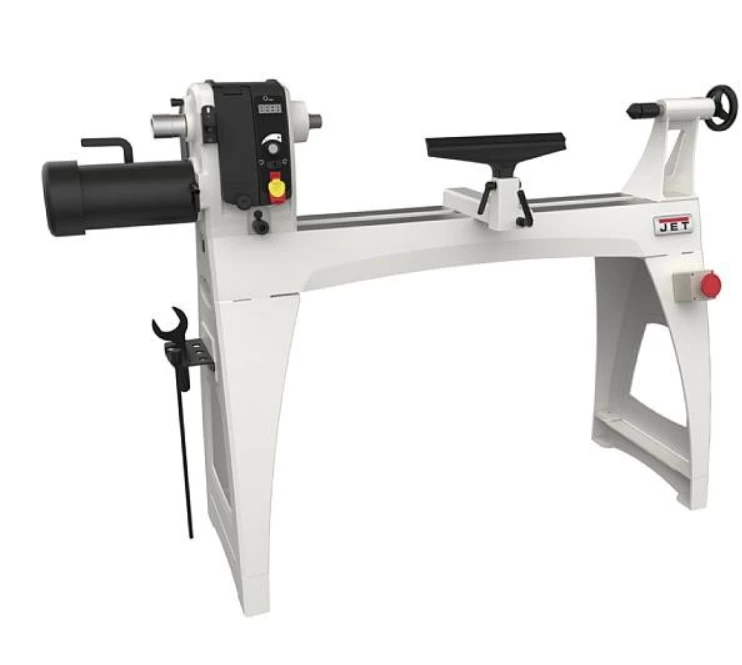

JET JWL-1840EVS-M Tour à Bois avec Variateur de Vitesse – 1000 mm Entre-pointes – 230V 1,5 kW (2 CV) S1

JET | Tour à bois sur socle JWL-1840EVS









NOTICE : http://JWL-1640EVS_CE Manual EN_DE_FR_frbl20161004.pdf





Présentation :

---

• Sa tête fixe et pivotante sur 360°, vous donnera la possibilité de réaliser toutes sortes de pièces dont le diamètre dépasse les capacités dans l’axe du banc.
• Doté d’un grand nombre d’accessoires (en option), votre travail n’aura pas de limite.
• Equipé d’un nez de broche au standard européen, tous vos anciens accessoires en M33x3,5 s’y adapteront.
• Son piètement en fonte lui donnera une assise parfaite.
• Les patins réglables en hauteur garderont ce tour parfaitement de niveau pour une géométrie du banc parfaite.



Caractéristiques et avantages :

---

• La hauteur de la machine peut être ajustée de manière ergonomique grâce aux pieds de levage en fonte de 100 mm et aux patins de nivellement fournis.
• Bouton d’arrêt d’urgence qui peut être positionné librement avec un aimant sur le plateau de la machine.
• Pour une polyvalence maximale, la poupée peut être ajustée sur tout le banc de la machine et tournée à 360 °.
• La broche principale est fixée sur 3 points pour plus de rigidité et de résistance.
• Vitesses réglables en continu de 40 à 3200 tr / min sur 2 niveaux de courroie via un convertisseur de fréquence.

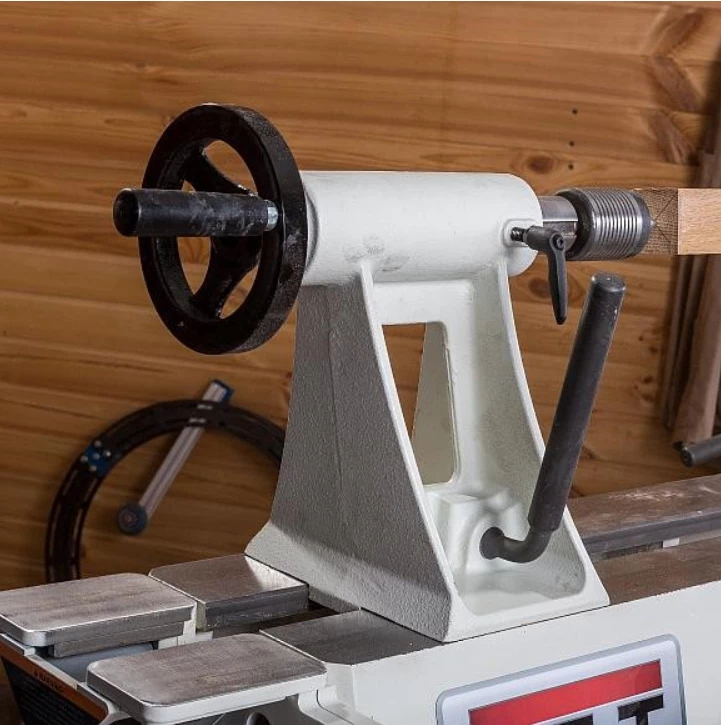

• Contre-poupée avec filet trapézoïdal robuste, broche avec clavette protégée contre la rotation, avec échelle en mm.
• Serrage à double coin pour support en acier à main et bras d’extension, résilient, efficace, maintient solidement la position.
• Verrou de broche pour le changement à deux mains du disque de serrage et du mandrin de tour.
• L’indexage avec 36 positions intégrées dans la poulie permet une multitude de travaux décoratifs.

Livraison :

---

• Bâti de machine avec support d’outils et contre-pointe

• Support d’outil 350 mm

• Pieds de machine en fonte grise

• Pointe d’entraînement r

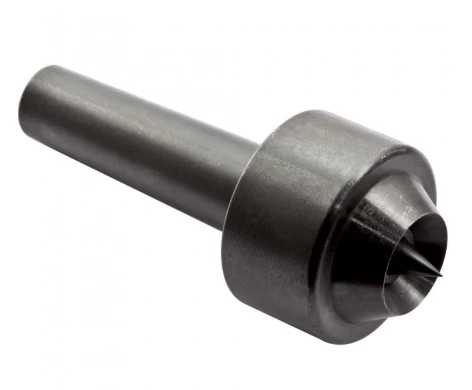

• Contre-pointe tournante

• Contre-pointe tournante avec cône

• Goupille d’arrêt pour contre-pointe tournante

• Ejecteur

• Plateau circulaire 75mm (monté sur le tour)

• Console pour support d’outils

• Clé à fourche pour plaque de fixation



Garantie :

---

• Garantie de 2 ans, possibilité de 1 an supplémentaire en enregistrant la machine sur le site Promac.fr





Données techniques :

---

• Diamètre de tour au-dessus de la feuille : 470 mm
• Ecartement des pointes : 1025 & 970 mm
• Niveaux de courroie : 2
• Plage de vitesse L : 40-1200 T/min
• Plage de vitesse H : 100-3200 T/min
• Nez de broche : M33x3.5
• Cône de broche : CM2
• Alésage broche : 9,5 mm
• Division de l’arbre : 36 x 10°
• Poupée-fixe pivotante : 0°, 30°, 60°, 90°, 120°, 180°, 270°
• Contre-poupée en cône : CM2
• Fourreau de contre-poupée avec perçage : 9 mm
• Perçage à la broche de contre-poupée : 108 mm
• Hauteur support : 1000 mm
• Hauteur support avec pieds chevalets : 1100 mm
• Dimensions de la machine (Lxlxh) : 1854x508x1334 mm
• Poids net : 170 kg
• Voltage : 1~230V, PE, 50Hz
• Puissance : 1,5 kW (2 CV) S1
• Courant électrique : 8 A
• Raccordement (H07RN-F) : 3×1,5mm²
• Fusible du secteur électrique : 16A
• Niveau de pression sonore (selon EN ISO 11202) : Marche à vide LpA 72,5 dB(A)  / Usinage LpA 78,4 dB(A)
  • Les indications données sont des niveaux de bruit et ne sont pas forcément les niveaux pour un travail sûr. Ainsi l’utilisateur doit estimer les dangers et les risques possibles.
