OPTIMUM TU 2304 (V) – Tour à Métaux De Précision 450 Mm – 230V – Variateur Inclus | Machines Métal

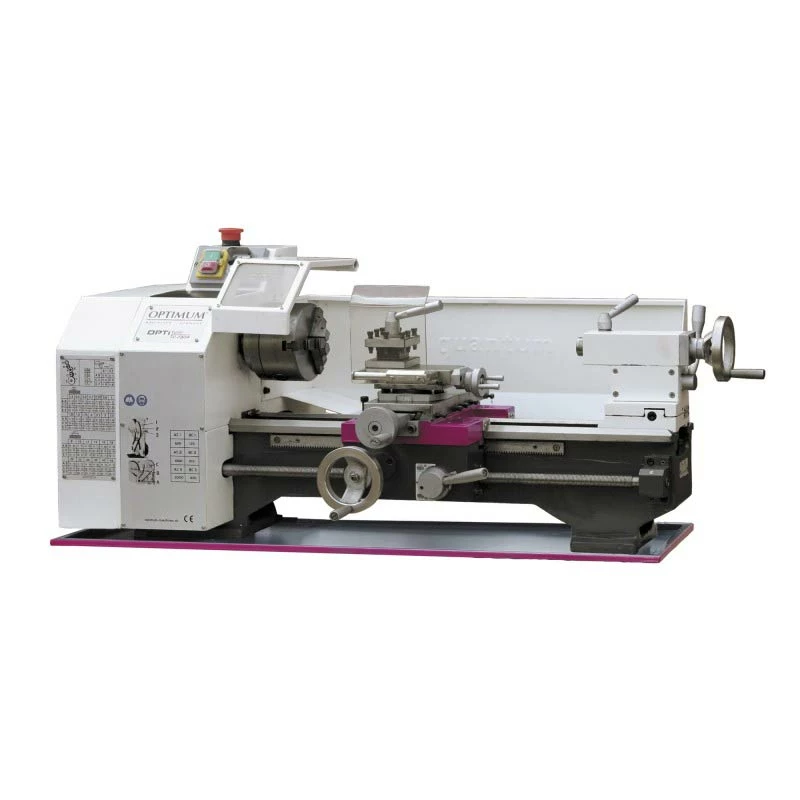

Tour métal entrepointes 450 mm – TU 2304 / TU 2304V | OPTIMUM









Un tour haut de gamme, de faible encombrement, avec ou sans variateur, pour les tourneurs sur métal exigeants :

---

• Conception et usinage de qualité avec son banc en fonte massive trempé par induction (stabilisation naturelle 6 mois)
• Couple très important et constant
• Concentricité du nez de broche > 0,009 mm garantissant une précision de rotation très élevée
• Concentricité du mandrin <0,05 mm
• Possibilité d’orienter le chariot supérieur pour le tournage conique
• Variateur de vitesse réglable en continu et indicateur de vitesse numérique (seulement sur le modèle TU 2304 V)
• Sens de rotation droite/gauche de la broche commutable électriquement depuis l’interface de commande
• Carter de protection de tourelle et de mandrin asservi
• Tourelle 4 positions indexées
• Nombreuses possibilités de filetage grâce aux pignons acier fournis de série
• Grandes possibilités de filetage de filetages à l’aides des pignons en acier traité
• Possibilité d’effectuer les pas à gauche
• Équipés d’un pignon fusible de sécurité
• Roulements de broche garantis qualité P5

Éléments et fonctions mécaniques clés :

---

• Entraînement automatique longitudinal
• Vis mère montée sur paliers graissés pour les filetages et pour l’avance automatique
• Chariots et glissières rectifiés avec précision
• Changement simple et rapide de vitesse par courroie trapézoïdale (2 plages) et variateur de vitesse
• Décalage latéral +/- 5 mm de la poupée mobile pour le tournage conique long
• Broche montée sur double roulement conique avec rattrapage de jeux

Accessoires fournis avec le tour :

---

• 1 x mandrin 3 mors diamètre 100 mm
• 1 x pointe fixe CM2
• 1 x pointe fixe CM3
• Carter arrière
• Carter de mandrin asservi
• Bac à copeaux
• Tourelle 4 positions
• Pignons de filtage en acier
• Clés de service et manuel

SPECIFICATIONS TECHNIQUES
Puissance moteur	750 W – 1CV
Tension moteur	230 V – 50 Hz
Distance entrepointes	450 mm
Hauteur de pointes	115 mm
Diamètre usinable maximum	230 mm
Largeur de banc	135 mm
Vitesse de broche	125 – 2000 tours / minute (TU 2304) – 150 à 2200 tours / minute (TU 2304 V)
Plages de vitesse	6 (TU 2304) – 2 -(TU 2304 V)
Cône morse de broche	CM3
Alésage de la broche	20 mm
Capacité maximum de la tourelle 4 positions	14 mm
Course du chariot supérieur	75 mm
Course du chariot transversal	120 mm
Cône morse de poupée mobile	CM2
Course du fourreau de poupée mobile	70 mm
Avances longitudinales	0,1 à 0,2 mm / T
Filetage métrique	0,4 à 3,5 mm / T – 14 pas
Filets au pouce	44 à 8 TPI ; 14 pas
Dimensions (L x l x h)	965 x 585 x 480 mm
Poids Net / Brut	111 Kg / 130 Kg (Tu 3204) – 114 Kg / 130 Kg (TU 3204 V)
