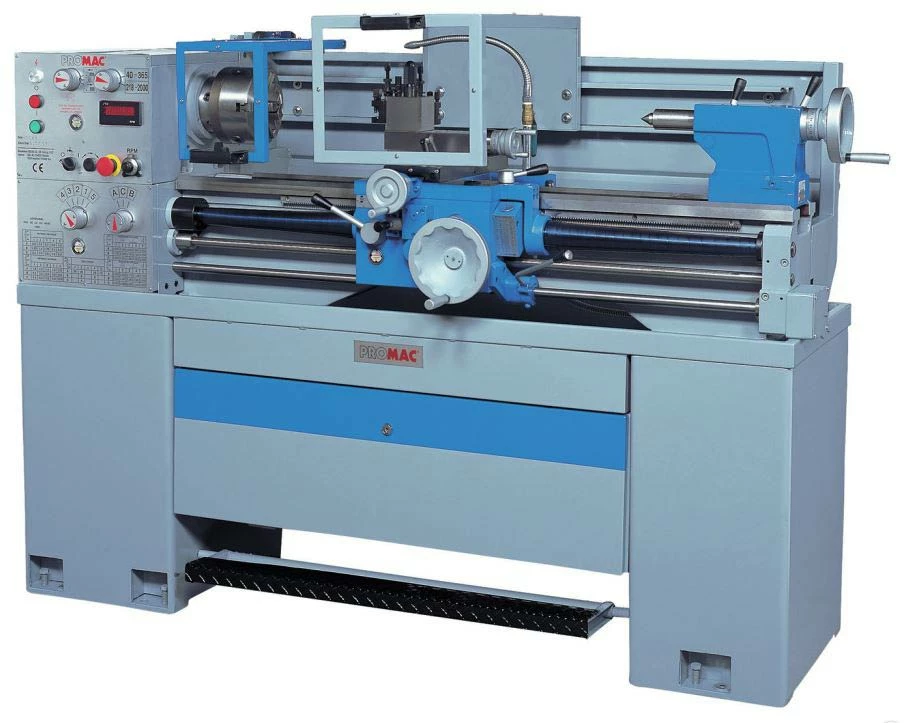

PROMAC – 961V Tour à Métaux Professionnel 400V 1470W – Entre Pointes 1000 mm – Machine de Précision pour Travaux sur Métal

Tour Métal d’Atelier 961V | PROMAC







Présentation du tour et de ses avantages :

---

• La conception de cette machine permet d’effectuer des opérations de tournage avec les outils les plus divers.
• La machine est équipée d’un variateur pour le réglage en continu des vitesses de rotation de la broche.
• La machine est fabriquée avec précision et n’impose à des utilisateurs expérimentés aucune limite à son application du fait de sa simplicité de manipulation.
• L’avance automatique du trainard et du chariot transversal facilite l’opération de tournage.
• Le banc du tour de grandes dimensions confère à la machine une grande rigidité au gauchissement et garantit une haute précision.
• Vitesse variable de 40 à 2000 tours par minute
• Inversion du sens de rotation de la vis mère
• Frein au pied
• Système de lubrification intégré



Tour livré avec :

---

• Réducteur (CM. 5-3)
• Pointe (CM3)
• Mandrin 3 mors concentriques
• Frein
• Courroies
• Tourelle carrée
• Clé de serrage
• Caisse et réserve à outils
• Jeu de pignons (métriques)
• Comparateur de pas
• Bac à copeaux extractible
• Système de lubrification
• Protecteur mandrin asservi
• Protecteur trainard

​Consignes de sécurité :

---

• L’éclairage et la ventilation de la salle doivent être suffisants.
• L’éclairage pour un travail en toute sécurité doit être de 300 LUX.
• Le niveau de bruit de la machine en cours d’utilisation est de 70 dB.
• Selon le matériau employé, le bruit peut augmenter lors de l’opération de tournage. Il est donc nécessaire de se protéger du bruit et de porter des protections appropriées (par ex. un casque anti-bruit).
• La machine 960V est livrée avec un câble de branchement au secteur sur 400 V/50/3.
• Les branchements ainsi que les modifications du branchement au secteur doivent être effectués par un spécialiste conformément à la norme EN 60204-1, § 5.3.
• Le fusible de protection doit être au minimum de 16 A.
• Avant la mise en service, éliminez à l’essence ou au pétrole la couche de produit anticorrosion des glissières et transmissions à engrenages.
• Huilez toutes les surfaces après le nettoyage et graissez les surfaces des glissières.



SPECIFICATIONS TECHNIQUES
Tension moteur	400 V
Puissance moteur entraînement	1470 W
Puissance pompe refroidissement	100 W
Distance entre pointes	1000 mm
Diamètre au-dessus du banc	306 mm
Diamètre au-dessus du chariot	186 mm
Nombre de vitesses	2
Plages des vitesses	40-365 t/min. 210-2000 t/min.
Alésage de la broche	40 mm
Hauteur de pointe	153 mm
Cône mors poupée fixe	CM5
Course transversale	170 mm
Course du petit chariot	90 mm
Mandrin 3 mors	200 mm
Taille maximum des outils	16×16 mm
Plage des avances longitudinales	0,067 – 1,485 mm
Plage des avances transversales	0,033 – 0,742
Nombre filetage en pouce / plage	8 / 3-24
Nombre de filetage métrique / plage	21 / 0,5 – 10
Avance longitudinale	0,11 & 0,2 mm (2 avances)
Dimensions (L x l x h)	1780 x 750 x 1250 mm
Poids	700 Kg
