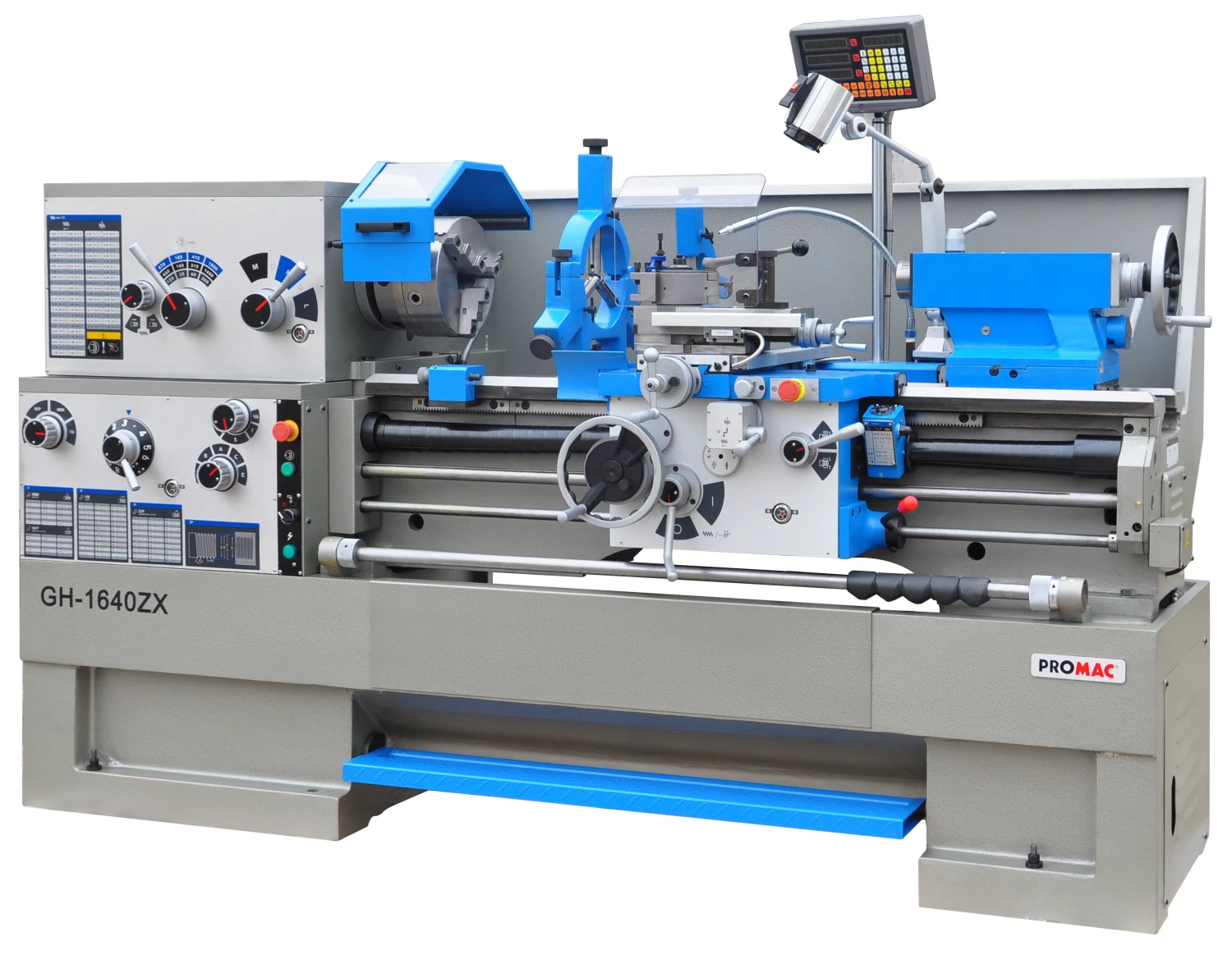

PROMAC GH-1640ZX-T-QC Tour à Métaux 400V 5500W – Entre Pointes 1015 mm | Machine Métal Hautes Performances

Tour à métaux sur socle GH-1640ZX-T-QC | PROMAC







Caractéristiques principales et avantages du tour à métaux  :

---

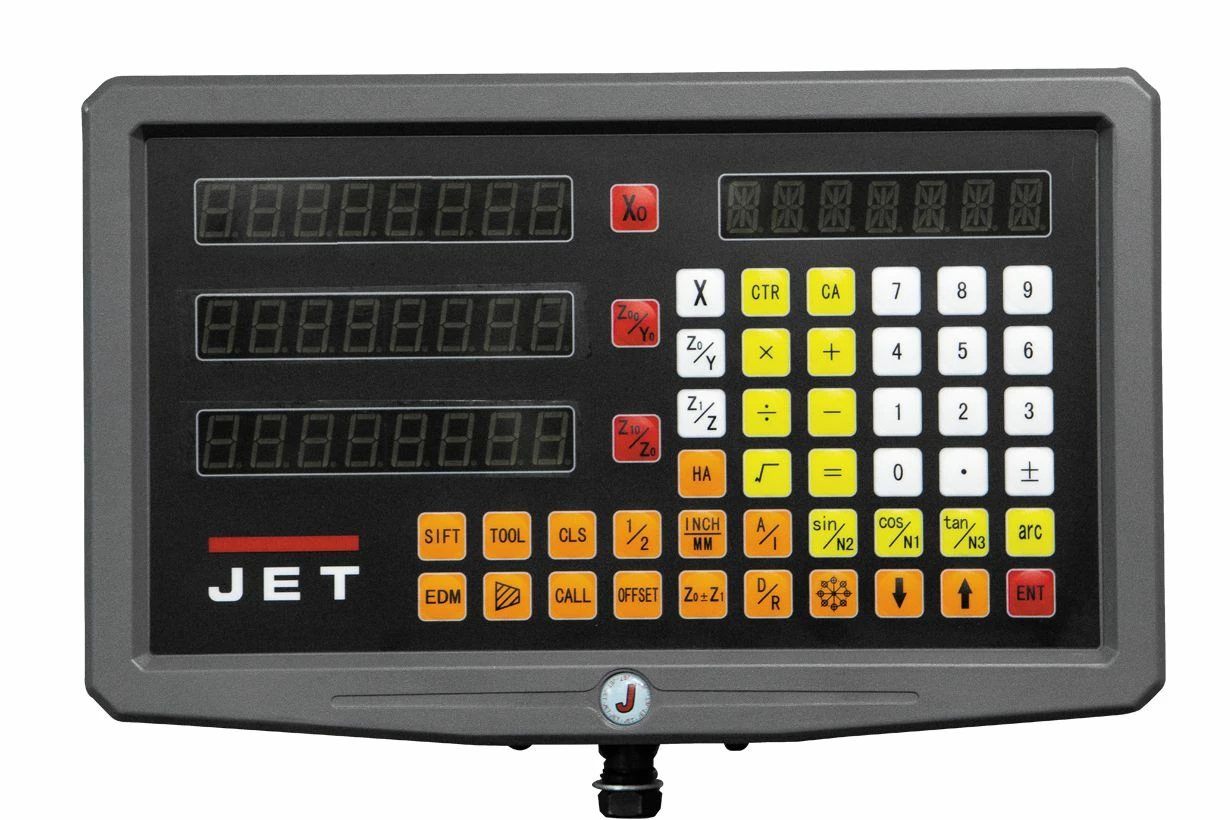

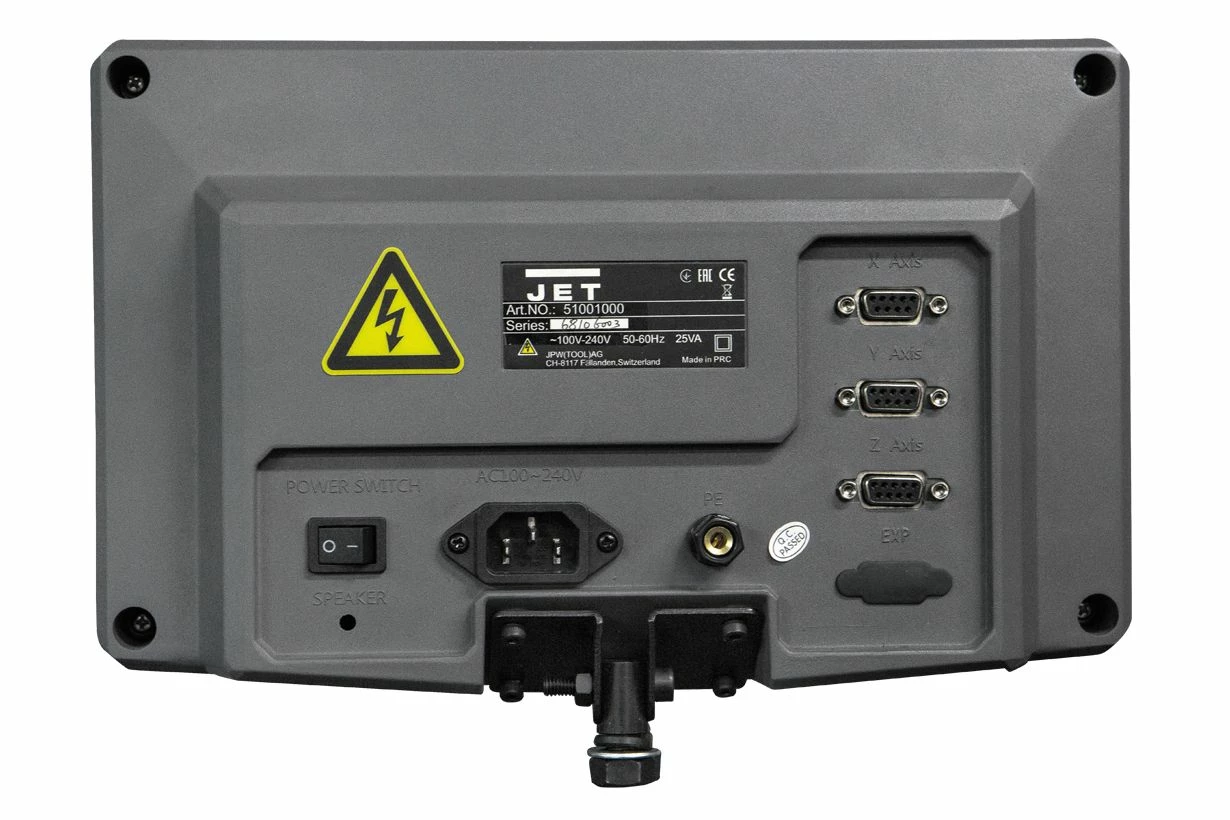

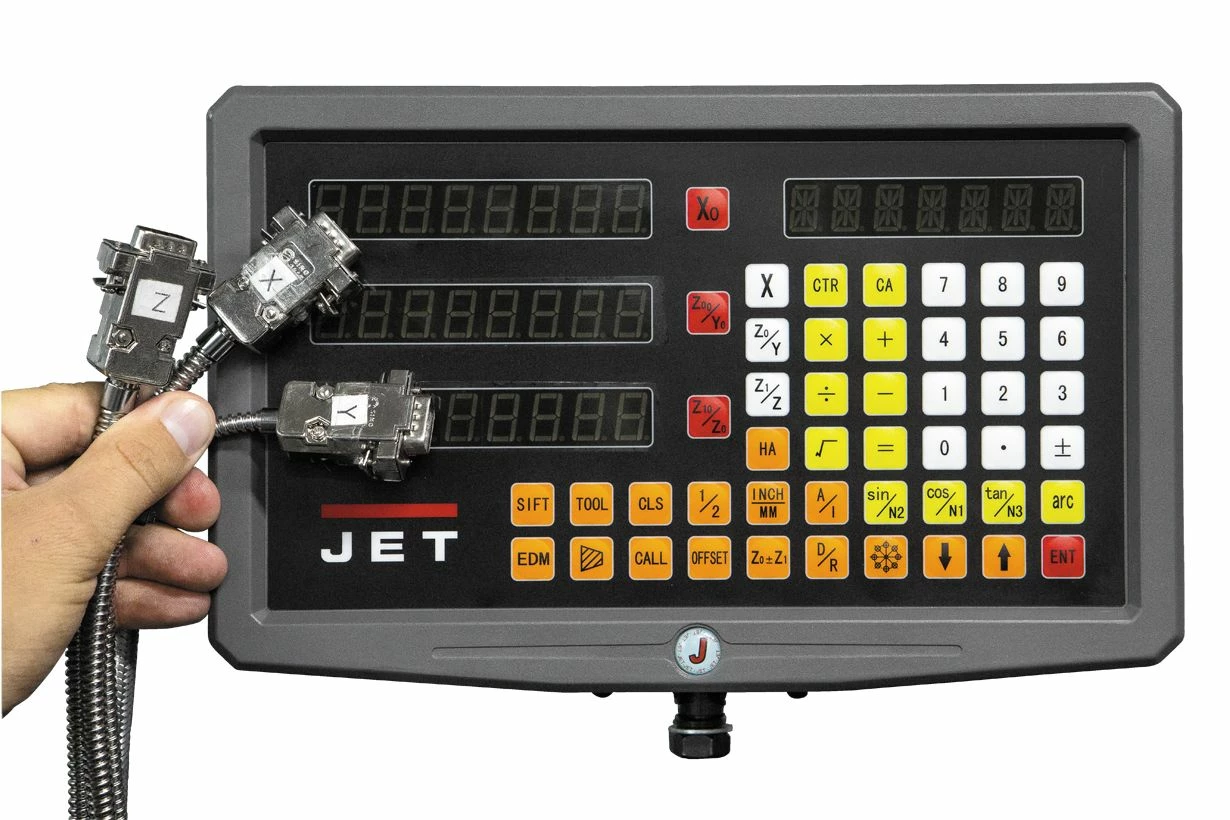

• Equipé d’un panneau numérique pour les axes X, Y et Z

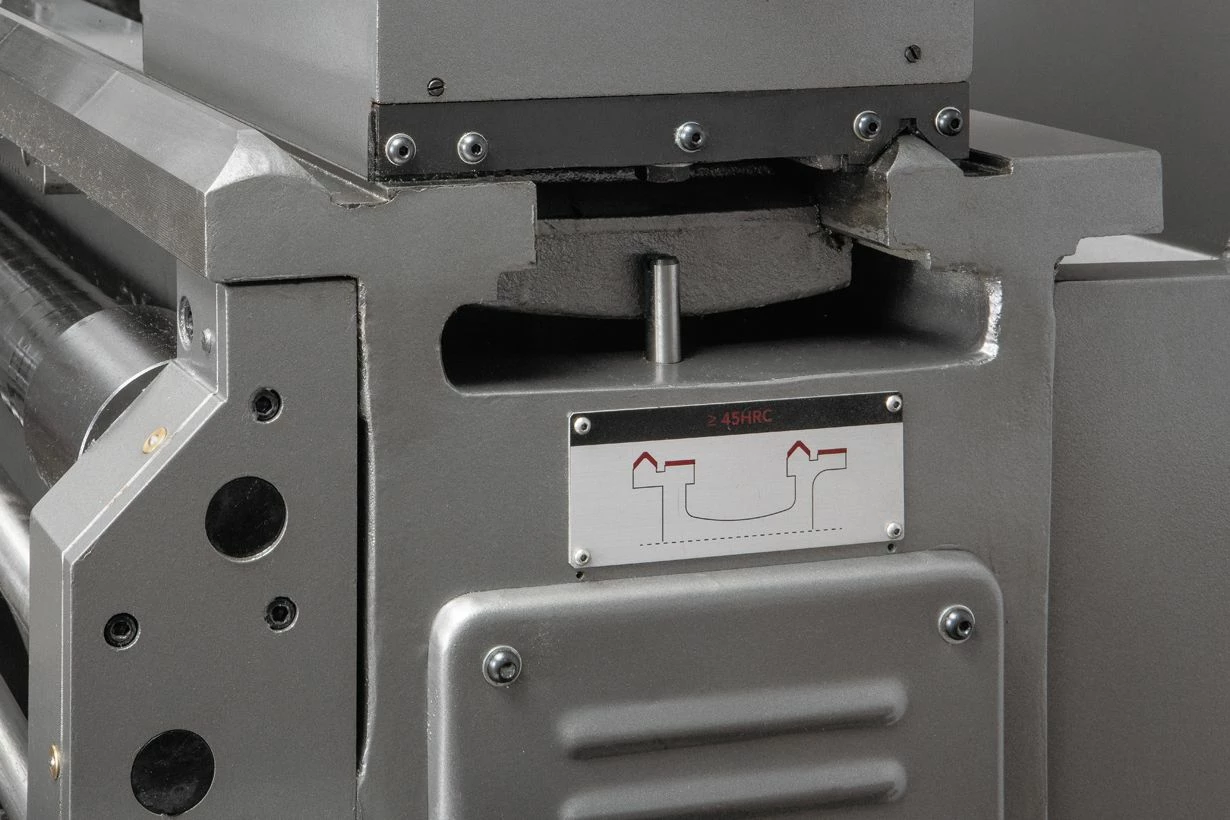

• Bâti prismatique en fonte grise, trempé par induction
• Tous les engrenages tournent en permanence dans un bain d’huile
• Réversible gauche/droite
• Embrayage d’avancement réglable

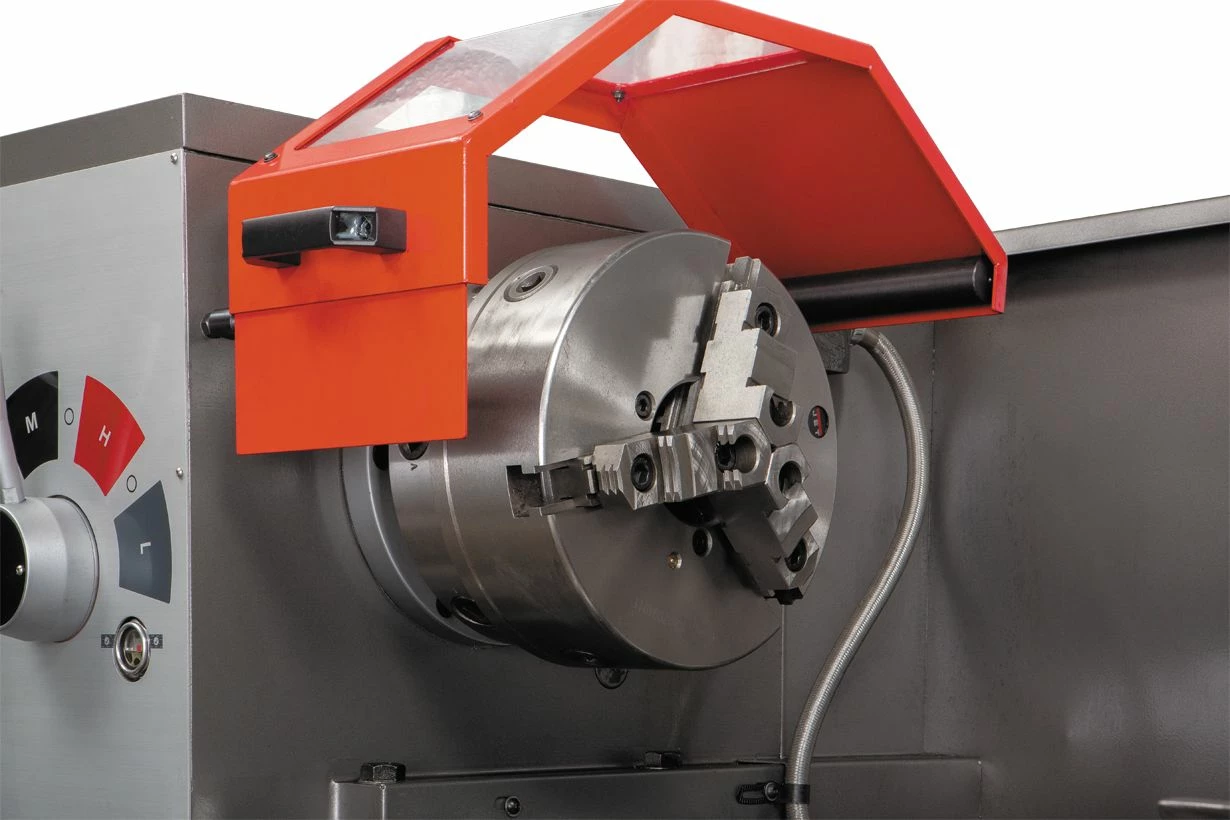

• Protection mandrin et interrupteur d’arrêt d’urgence

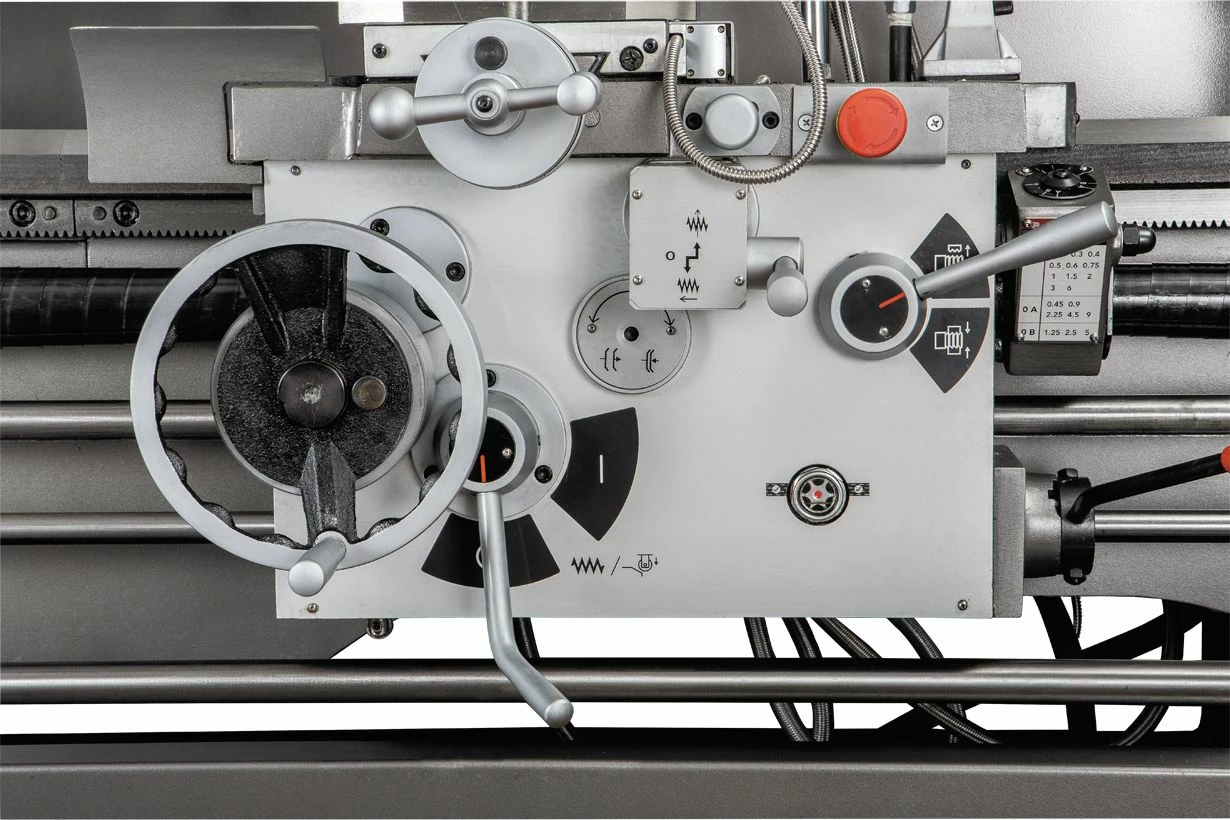

• Avance automatique longitudinale et transversale

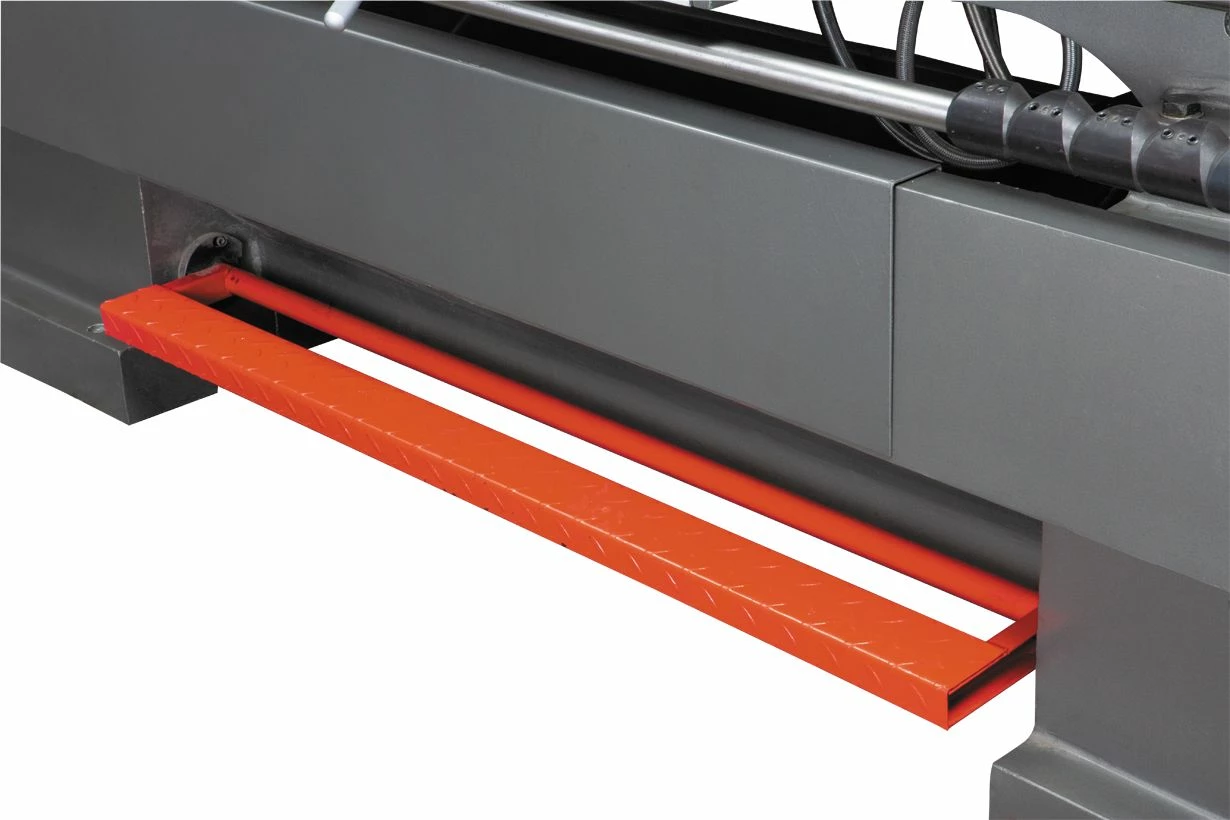

• Frein à pied avec interrupteur électrique
• Système de lubrification inclus

Contenu de la livraison :

---

• Socle de machine
• 6 patins de nivelage
• Bac à copeaux
• Carter de protection
• Mandrin universel à 3 mors 250 mm
• Plateau circulaire 300 mm
• Plaque de fixation 300 mm
• Porte-outils (4) Quick Change
• Lunette fixe
• Lunette mobile
• Frein à pied

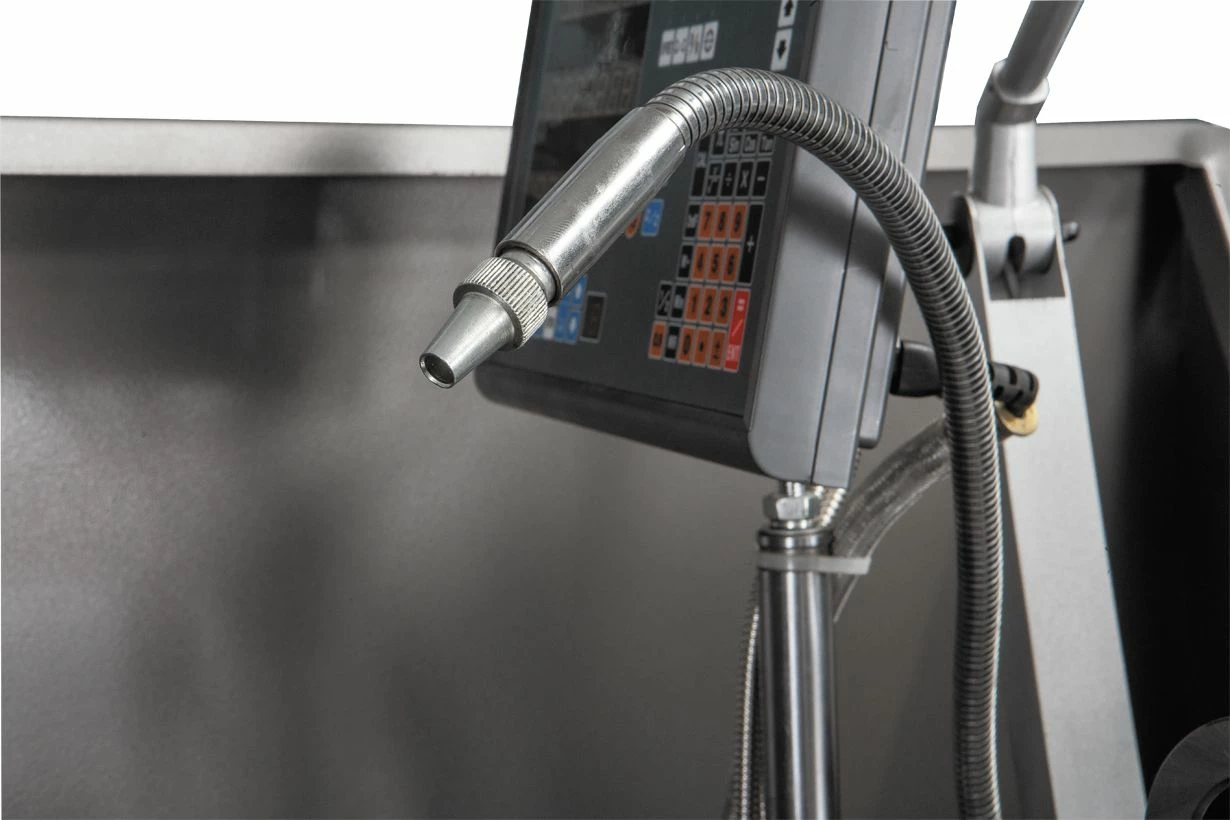

• Dispositif de refroidissement

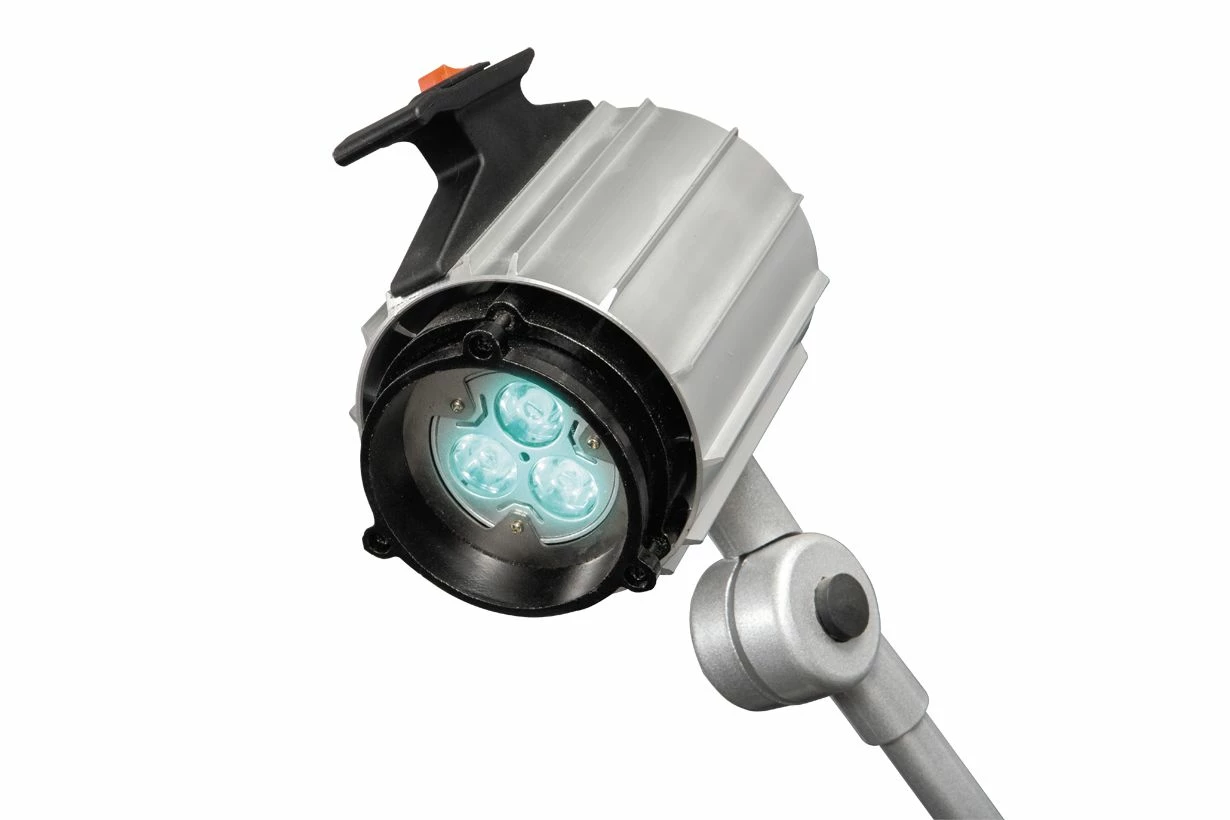

• Lampe de travail halogène
• Pointeau CM-4 (CM-5)
• Pointe fixe CM-5
• Réducteur CM5/ CM7

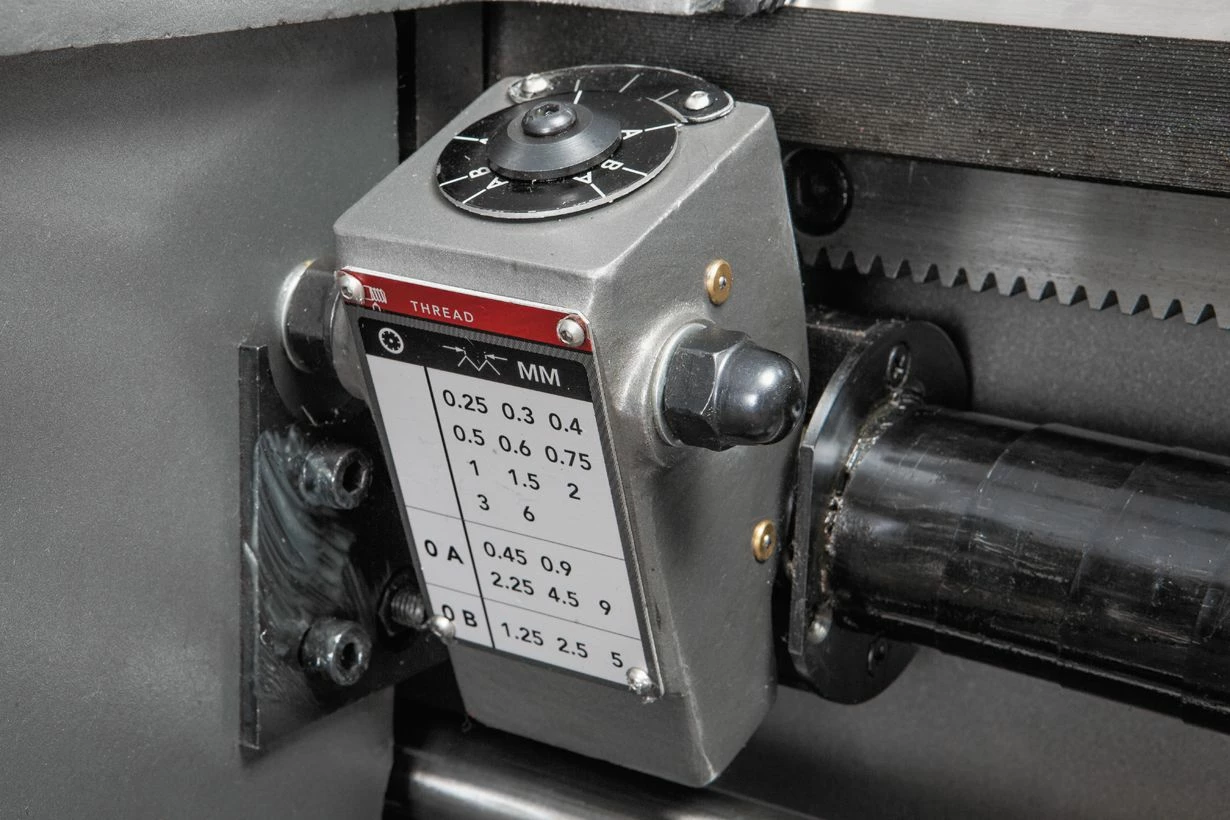

• Compteur de filetage
• Outils de travail dans un coffret
• Burette à huile
• Mode d’emploi
• Liste des pièces de rechange

Consignes de sécurité :

---

• Ce tour à métaux convient seulement au tournage et au perçage des matières synthétiques et des métaux usinables.
• Avant la mise en service de la machine, il faut graisser tous les points d’huilage et veiller à ce que tous les réservoirs à lubrifiants soient à niveau.
• La machine est livrée complètement assemblée.
• Vérifiez que toutes les fixations sont serrées.
• Tous les points de lubrification de la machine doivent être lubrifiés avant la mise en service.
• L’utilisation de rallonges électriques est fortement déconseillée. Essayez de placer la machine près de la source d’alimentation. Si une rallonge électrique s’avère nécessaire, assurez-vous de son bon état. Une rallonge trop courte cause des chutes de tension entraînant une perte d’alimentation et une surchauffe. Utilisez uniquement des rallonges électriques H07RN-F, avec des câbles de 1,5 mm2 ou plus. La longueur totale du cordon ne doit pas dépasser 18 mètres. Les rallonges électriques et les fiches doivent être exempts de défauts.



SPECIFICATIONS TECHNIQUES
Puissance moteur	5,5 kW  (7,5 CV) S1
Tension	400V ~3L/PE 50Hz
Courant électrique	10 A
Raccordement (H07RN-F)	4 x 2,5mm²
Niveau de pression sonore (selon EN ISO 11202)	Marche à vide (vitesse max) LpA 81,2 dB(A)
Entre pointes	1015 mm
Largeur du banc	340 mm
Diamètre de tournage s/banc	406 mm
Diamètre tournage s/chariot	254 mm
Diamètre tournage s/pont	657 mm
Diamètre lunette fixe	12 – 178 mm
Diamètre lunette mobile	15 – 90 mm
Course du chariot supérieur	130 mm
Course chariot transversal	228 mm
Taille maximum des outils	25 x 25 mm
Alésage de la broche	80 mm
Cône morse	CM-7

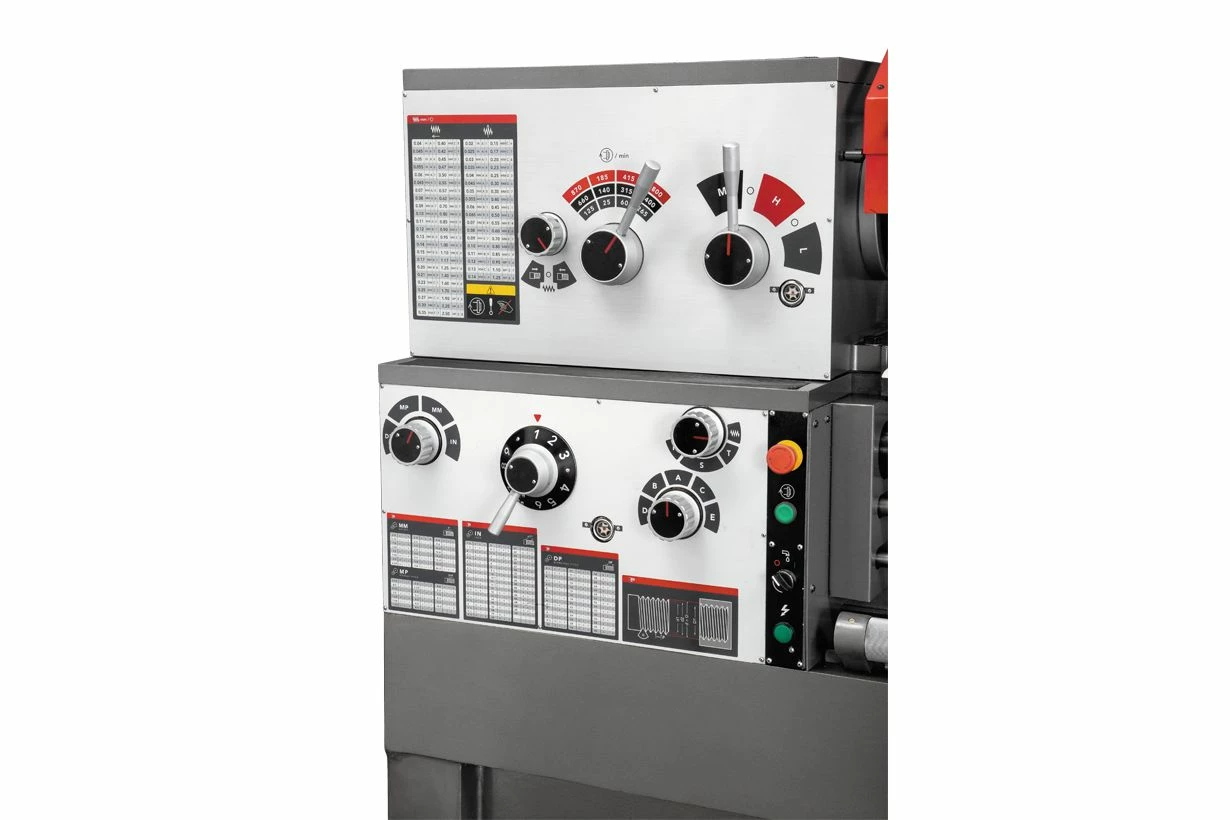

Nombre de vitesses de broche	12
Plage de vitesses de la broche	25 ~ 1800 tr/min

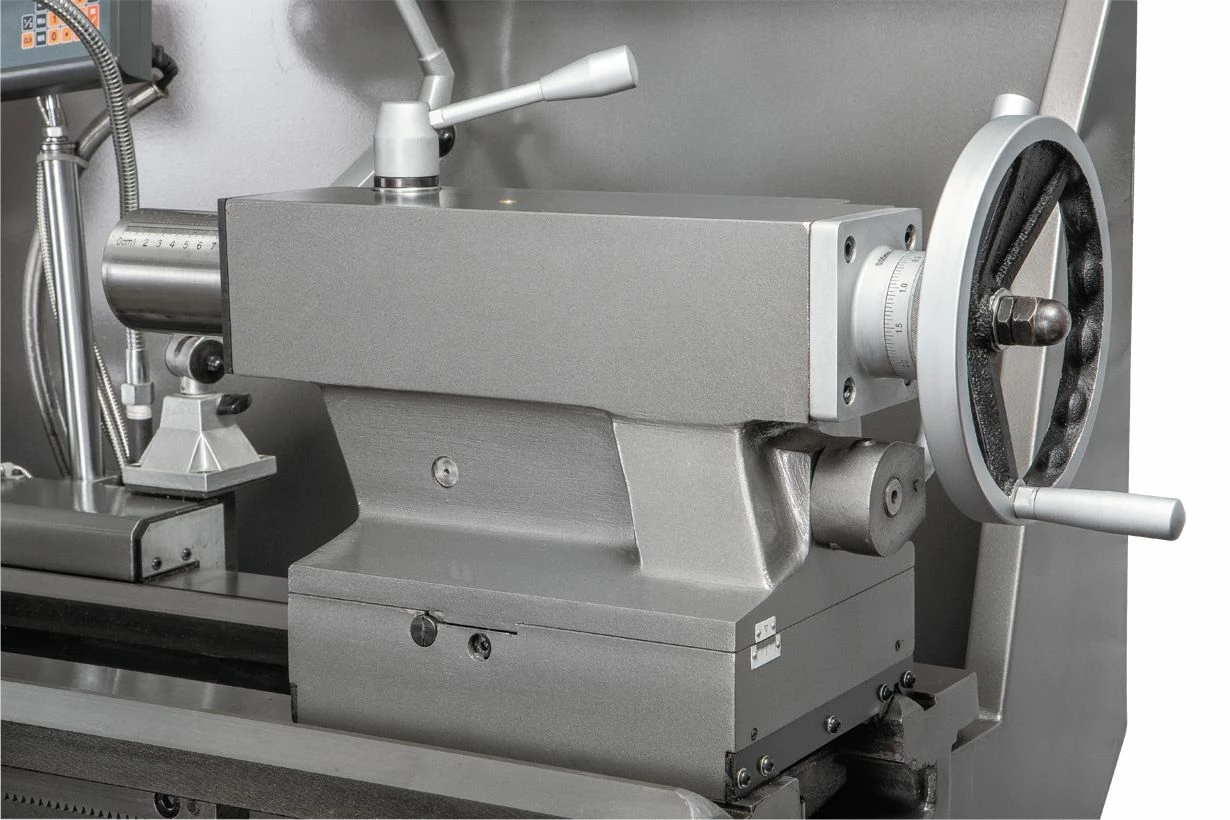

Cône morse poupée mobile	CM-4
Course poupée mobile	124 mm
Nombre d’avance longitudinale	41
Plages d’avance	0,04-2,5  tr/mm
Nombre de filtage en pouces	61
Plage filetage en pouces	1-5/8-72 TPI
Nombre de filetage métrique	24
Plage de filtetage métrique	0,5 – 20 tr/mm
Pas de la vis mère	6 mm
Réservoir liquide de refroidissement	15 Litres
Dimensions (L x l x H)	2483 x 1016 x 1220 mm
Poids Net	2483 kg
