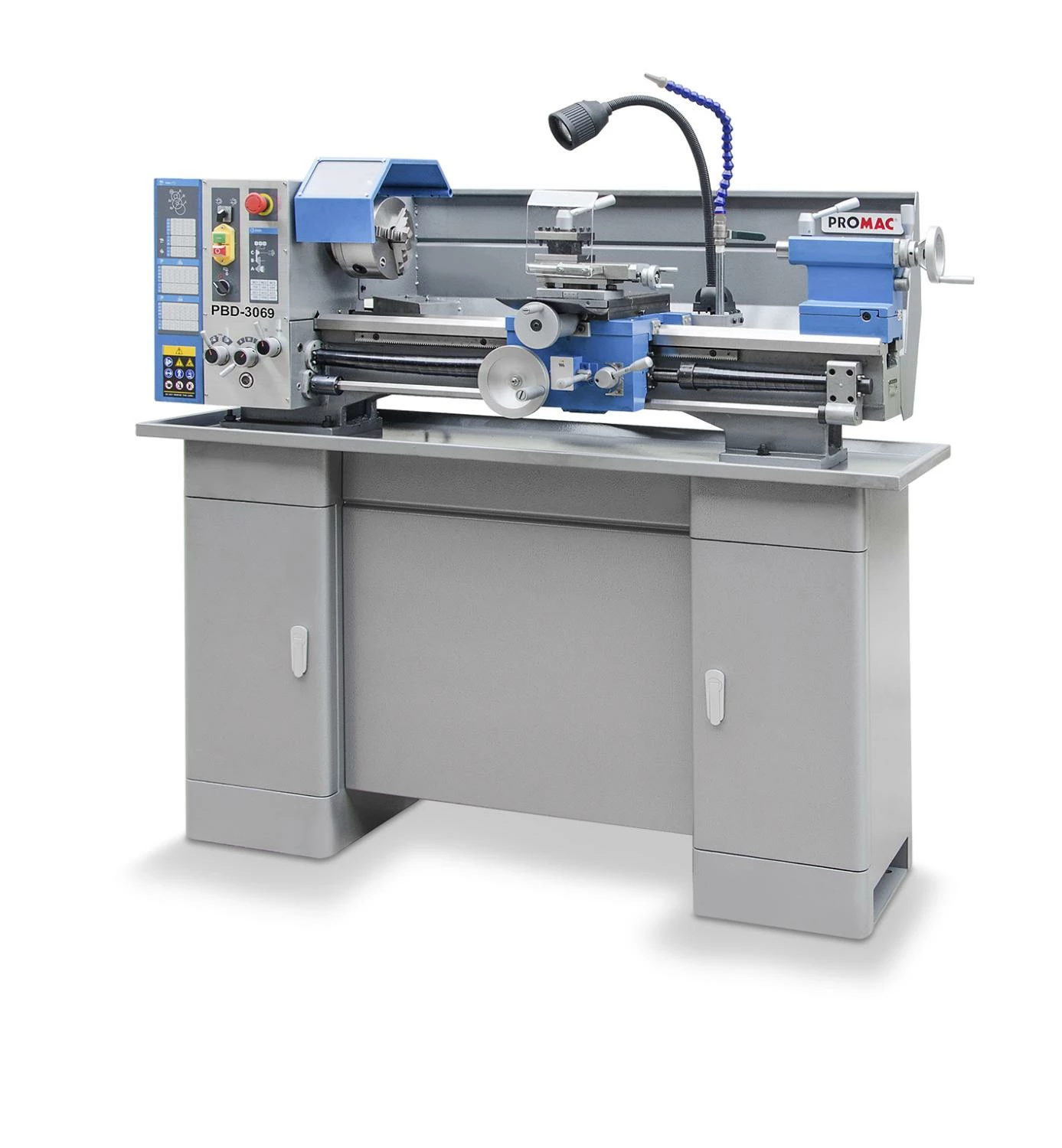

PROMAC PBD-3069 Tour à Métaux Sur Socle 230V 1100W – Entre Pointes 750 mm | Machine Métal Professionnelle

Tour à métaux sur socle PBD-3069 | PROMAC







Caractéristiques principales et avantages du tour à métaux  :

---

• Avance longitudinale automatique
• Système de lubrification
• Eclairage de travail
• Bâti en fonte
• Socle inclus

Contenu de la livraison :

---

• Machine
• Support de l’armoire
• Installation du réfrigérant
• Lampe de la machine
• Mandrin à trois mors universels : 160 mm
• Mandrin à quatre mors indépendants : 160 mm
• Plaque frontale : 265 mm
• Protection du mandrin
• Porte-outil 4 postes
• Protection du porte-outil
• Jeu d’engrenage à changement de vitesse
• Cadran du filetage
• Contre-pointe fixe MT5
• Contre-pointe fixe MT3
• Lunette fixe
• Lunette mobile (en option)
• Outils de service dans la boîte à outils
• Burette
• Instructions de fonctionnement et manuel de pièces
• (La machine est équipée d’une fiche et d’un cordon d’alimentation de 2,3 mètres)

Consignes de sécurité :

---

• La machine est seulement conçue pour le tournage et le perçage de matériaux en plastique et en métal.
• La machine est livrée complètement assemblée.
• Installez la courroie d’entraînement (courroie trapézoïdale).
• Vérifiez que toutes les fixations sont serrées.
• Tous les points de lubrification de la machine doivent être lubrifiés avant la mise en service.
• L’utilisation de rallonges électriques est fortement déconseillée. Essayez de placer la machine près de la source d’alimentation. Si une rallonge électrique s’avère nécessaire, assurez-vous de son bon état. Une rallonge trop courte cause des chutes de tension entraînant une perte d’alimentation et une surchauffe. Utilisez uniquement des rallonges électriques H07RN-F, avec des câbles de 1,5 mm2 ou plus. La longueur totale du cordon ne doit pas dépasser 18 mètres. Les rallonges électriques et les fiches doivent être exempts de défauts.



SPECIFICATIONS TECHNIQUES
Puissance moteur	1100 W
Type moteur	Moteur à induction
Tension	1 ~ 230 V, PE, 50 Hz
Classe de protection	IP54
Intensité en charge	6.4A
Lampe de la machine	Lampe halogène 24 V, 35 W
Pompe de refroidissement	40 W
Entre pointes	750 mm
Hauteur de pointe	150 mm
Diamètre de tournage	300 mm
Diamètre tournage chariot	170 mm
Course du chariot supérieur	90 mm
Course chariot transversal	170 mm
Largeur du banc	180 mm
Taille maximum des outils	16 x 16 mm
Alésage de la broche	38 mm
Cône morse	MT5
Nombre de vitesses de broche	6
Plage de vitesses de la broche	150 ~ 2 000 tr/min
Cône morse poupée mobile	MT3
Course poupée mobile	80 mm
Nombre d’avance longitudinale	9
Plages d’avance	0,085/0,13/0,17/0,21/0,25/0,35/0,40/0,50/0,83  tr/mm
Nombre de filtage en pouces	21
Plage filetage en pouces	8 ~ 56 TPI
Nombre de filetage métrique	21
Plage de filtetage métrique	0,2 ~ 4,0 tr/mm
Pas de la vis mère	3 mm
Dimensions (L x l x H)	1400 x 700 x 700 mm
Poids Net / Brut	357 Kg / 402 kg
